Форматы заголовка MAC стандарта IEEE

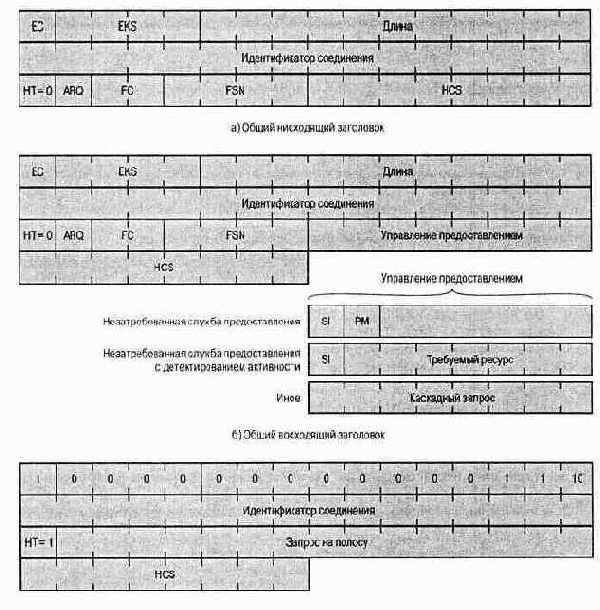

Рисунок 3.18 - Форматы заголовка MAC стандарта IEEE 802.16
Формат восходящего заголовка показан на Рисунок 3.18, б. Этот заголовок содержит те же поля, что и нисходящий заголовок, плюс 8-битовое поле предоставления управления (GM). Это поле используется абонентом для передачи управления полосой частот базовой станции. Для этого поля существуют три различных типа кодирования, в зависимости от типа соединения. В поле GM находятся такие подполя.
• Индикатор продвижения очереди (1 бит). Если этот бит установлен, он определяет продвижение права передачи относительно длины очереди восходящего канала.
• Бит опроса (1 бит). Если этот бит установлен, базовую станцию просят произвести опрос.
• Требуемый ресурс (7 бит). Запрос пропускной способности, требуемой для соединения.
• Каскадный запрос (8 бит). Число байтов пропускной способности восходящего канала, требуемых абоненту для этого соединения.
Первые два формата поля GM связаны с незапрашиваемым предоставлением услуги (UGS). Эта услуга разработана для поддержки потока услуг в реальном времени. По сути, базовая станция периодически, используя управляющие сообщения MAC, предоставляет абоненту право передачи некоторого количества байтов йа данное соединение. Распределение происходит в соответствии с требованиями передачи в реальном времени. Если абонент обнаруживает, что очередь передаваемых им данных превышает пороговый размер, он отправляет поле GM, в котором установлен бит SI, и либо просит провести опрос на желание использовать полосу частот, задавая бит РМ, либо заказывает требуемую пропускную способность в следующем слоте. Последний метод используется для услуг UGS с обнаружением активности; это означает, что поток может просто стать неактивным на значительный период времени. Для других типов услуг поле GM можно использовать для запроса пропускной способности. Это называется каскадным запросом, поскольку запрос не является отдельным кадром MAC с запросом управления полосой частот, а является частью кадра MAC, содержащего также пользовательские данные.
Наконец, заголовок запроса предоставления полосы частот используется абонентом для запроса дополнительной полосы частот. Этот заголовок используется для кадров MAC, не содержащих полезной нагрузки. В 15-битовом поле запроса указывается число байтов пропускной способности, требуемое для передачи данных по восходящему каналу.
