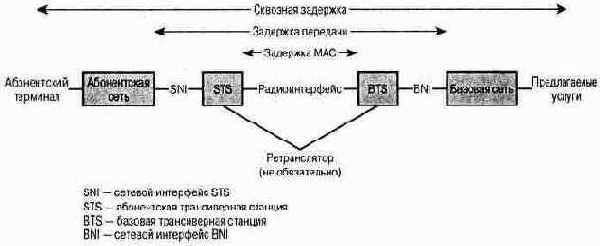

и уровнем передачи находятся функции,



Рисунок 3.15 - Архитектура протоколов IEEE 802.16


Над физическим уровнем и уровнем передачи находятся функции, связанные с предоставлением услуг абонентам. Приведем примеры таких функций.

• При передаче: сбор данных в кадр, имеющий адресное поле и поле обнаружения ошибок.

• При приеме: разбор кадра, распознавание адреса и обнаружение ошибок.

• Управление доступом к беспроводной среде передачи.

Эти функции собраны на уровне управления доступом к среде (MAC). На этом уровне протокол между базовой станцией и абонентской станцией отвечает за предоставление доступа к радиоканалу. В частности, в протоколе MAC определяется, как и когда базовая станция и абонентская станция могут начинать передачу в канале. Поскольку для некоторых уровней, находящихся выше уровня MAC (например, ATM), нужно определять уровень предоставляемых услуг (QoS), протокол MAC должен уметь распределять пропускную способность таким образом, чтобы удовлетворить требованиям, предъявляемым к этим услугам. В нисходящем направлении (от базовой станции к абонентским станциям) находится только один передатчик, потому протокол MAC для этого направления является достаточно простым. В восходящем направлении за доступ состязаются несколько абонентских станций, в результате чего протокол MAC усложняется.

Над уровнем MAC находится уровень сходимости, в котором собраны функции, характерные для конкретного вида предоставляемых услуг. Протокол уровня сходимости должен выполнять такие действия:,

• инкапсулировать PDU (модули данных протокола) верхних уровней в естественные для 802.16 кадры MAC/PHY;

• отображать адреса верхнего уровня в адреса 802.16;

• преобразовывать параметры QoS в естественный формат 802.16 MAC;

• адаптировать временные зависимости трафика верхнего уровня в эквивалентную услугу MAC.

В некоторых случаях, таких, как передача цифрового аудио и видео, уровень сходимости не нужен, и поток цифровых данных передается уровню передачи. Уровень сходимости требуется для услуг высшего уровня, в которых используется структура PDU.

Пример структуры протокола с уровнем сходимости для управления трафиком на основе протокола TCP/IP показан на Рисунок 3.16. Данные высшего уровня передаются на подуровень управления логическим каналом (LLC), на котором управляющая информация прилагается как заголовок, создавая модуль данных протокола (PDU) LLC. Эта управляющая информация используется для работы протокола LLC, представляющего собой разновидность протокола управления каналом передачи данных. Затем PDU LLC передается на уровень MAC, на котором перед модулем и за модулем присоединяется управляющая информация, образуя кадр MAC. Как и раньше, управляющая информация нужна для работы протокола MAC. На рисунке также показано использование протокола TCP/IP и уровень приложений, который находится над протоколами 802.16.
