Пример формата кадра TDMA

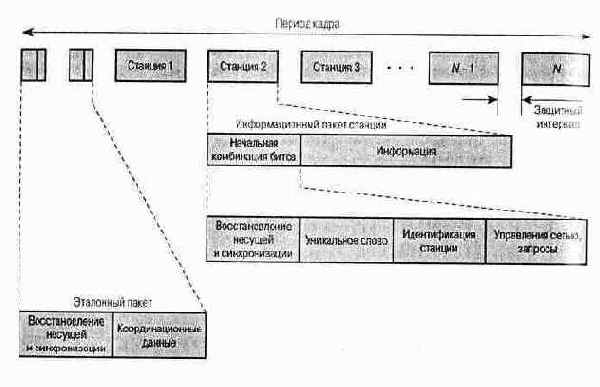

Рисунок 1.13 - Пример формата кадра TDMA


На Рисунок 1.14 показан принцип действия систем FAMA-TDMA. Отдельные наземные станции по очереди используют восходящий канал связи и могут помещать пакеты данных в выделенные для них временные интервалы. Спутник ретранслирует входящие данные всем станциям. Таким образом, передача и прием информации каждой станцией осуществляется в определенный временной интервал. Спутник также повторяет опорные пакеты данных, поэтому все станции, принимающие эти пакеты, имеют возможность синхронизировать свою работу.

Каждый из повторяющихся временных интервалов является каналом и не зависит от других каналов. Поэтому его можно использовать любым способом, по выбору передающей станции. Можно, например, организовать коммутацию, включив в каждый временной интервал поле адреса. Тогда, хотя временные интервалы и останутся закрепленными за станциями, в каждом нисходящем интервале несколько станций смогут ожидать данные, адресованные именно им. С помощью еще одной схемы передающая наземная станция может разделить свой временной интервал на подынтервалы и, таким образом, отправлять данные по нескольким подканалам в одном канале TDMA.
