Альтернативные интерфейсы На Рисунок

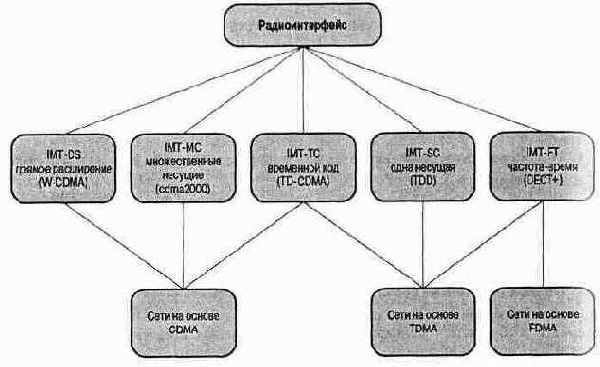

Рисунок 2.22 - Наземные радиоинтерфейсы IMT-2000
Эти пять альтернатив являются эволюцией систем второго поколения. Две спецификации были созданы на основе работ Европейского института стандартов по телекоммуникациям (European Telecommunications Standards Institute — ETSI) по разработке универсальной мобильной телекоммуникационной системы (universal mobile telecommunications system — UMTS) как стандарта для беспроводных систем третьего поколения в Европе. Системы UMTS включают в себя два стандарта. Один из этих стандартов известен как широкополосная схема CDMA, или W-CDMA. В этой схеме для обеспечения высокой скорости передачи данных при эффективном использовании полосы частот применяется технология CDMA. В табл. 2.8 приведены некоторые основные параметры схемы W-CDMA. Еще одна схема систем UMTS, предложенная в Европе, называется IMT-TC, или CDMA с временным разделением (TD-CDMA). Этот подход представляет собой сочетание технологий W-CDMA и ТОМА. Технология IMT-TC должна обеспечить обновление систем GSM, основанных на технологии TDMA.
Еще одна система, основанная на CDMA, известная как cdma2000, имеет североамериканское происхождение. Эта схема похожа на широкополосную схему CDMA, но несовместима с ней. Отчасти это потому, что в стандартах используются разные скорости передачи элементов сигнала (чипов). Кроме того, в системе cdma2000 используется технология, именуемая работой с несколькими несущими, которая не применяется в схеме W-CDMA.
В других разделах книги мы уже рассматривали некоторые технологии, которые появляются в системах третьего поколения. Это турбокоды, коды Голда и коды расширения переменной длины.
Еще две спецификации интерфейса показаны на Рисунок 2.22. Схема IMT-SC разработана преимущественно для сетей, использующих исключительно TDMA. Использование IMT-FC с несущими TDMA и CDMA позволяет предложить некоторые услуги третьего поколения. Эта схема является частью стандарта DECT (Digital European Cordless Telecommunications — цифровые европейские беспроводные телекоммуникации), который будет рассмотрен в главе 3.
Вопросы проектирования систем CDMA
Доминирующей технологией для систем третьего поколения является CDMA. И хотя были разработаны три различные схемы CDMA, их проекты имеют некоторые общие особенности. Например:
• Ширина полосы частот. Важной целью при проектировании систем третьего поколения является ограничение использования каналов до 5 МГц. Существует несколько причин принятия такого решения. С одной стороны, полоса шириной 5 МГц и более повышает шансы приемника на восстановление многолучевого сигнала. С другой стороны, доступный спектр ограничен из соображений конкуренции, и 5 МГц являются разумной верхней границей, которая может быть выделена системам третьего поколения. И, наконец, 5 МГц подходят для поддержки скоростей передачи данных 144 и 384 Кбит/с, что является одной из основных услуг третьего поколения.
• Скорость передачи элементов сигнала. При заданной ширине полосы скорость передачи элементов сигнала (чипов) зависит от желаемой скорости передачи данных, потребности в обработке ошибок и ограничений, накладываемых на ширину полосы частот. При заданных параметрах проекта разумной будет скорость передачи элементов сигнала 3 * 106 элементов/с и выше.
• Передача на нескольких скоростях: Термин передача на нескольких скоростях (multirate) означает предоставление определенному пользователю нескольких логических каналов с фиксированной скоростью передачи данных, причем разные скорости передачи данных предоставляются в разных логических каналах. Далее, логические каналы могут независимо обрабатываться коммутатором и направляться через беспроводные и стационарные сети различным адресатам. Преимуществом передачи на нескольких скоростях является то, что система становится достаточно гибкой, чтобы поддерживать несколько приложений данного пользователя, и может эффективно использовать пропускную способность, предоставляя каналы, требуемые только для данной услуги.
Передачи на нескольких скоростях можно добиться в одном канале CDMA с использованием схемы TDMA. Для достижения различных скоростей передачи данных в кадре выделяется различное количество слотов. Все подканалы при данной скорости передачи данных будут защищены схемами исправления ошибок и чередования (Рисунок 2.23, а). Альтернативой является использование нескольких кодов CDMA с отдельным кодированием и чередованием и наложение их на отдельные каналы CDMA (см. Рисунок 2.23, б).
