Переходы прямые


Переходы прямые, или I-коннекторы, применяются в тех случаях, когда возникает необходимость соединить между собой несколько отрезков коаксиального кабеля (сегментов сети) без подключения между ними промежуточного устройства. Например, в случае, если один из компьютеров пришлось физически отключить от локальной сети, и в данном ее сегменте образуется «разрыв». Существует два типа разъемов, пригодных для организации прямых переходов: так называемый I-коннектор (barrel-connector, рис. 5.7, а) и стационарный прямой переход (bulk-head connector, рис. 5.7, б).

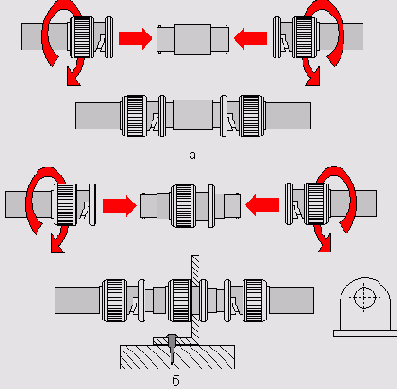

Рис. 5.7. I-коннекторы (переходы прямые)

Обычные I-коннекторы представляют собой двухсекционный разъем, позволяющий подключать к каждой из своих секций по одному разъему BNC, установленному на соответствующем отрезке коаксиального кабеля, выполняя таким образом непосредственное соединение между собой двух сегментов сети. I-коннекторы не крепятся к каким-либо внешним предметам, а свободно присоединяются к кабелю.

В отличие от обычных I-коннекторов стационарные прямые переходы имеют специальную упорную шайбу и вращающуюся гайку, между которыми помещается металлический уголок с отверстием или вырезом под диаметр разъема. Этот уголок, в свою очередь, жестко крепится винтом к стене, боковой стенке стола или к полу. Такое соединение более надежно, поскольку исключает возможность потери контакта в прямом переходе при случайном шевелении кабеля, но требует больше усилий при монтаже. В принципе, прямые переходы — необязательный компонент локальной сети 10Base2, особенно в случае, когда все отрезки кабеля можно непосредственно соединить между собой. Например, если при физическом отключении какого-либо компьютера от сети существует возможность напрямую протянуть к Т-коннектору следующего в цепочке компьютера коаксиальный кабель от предыдущей машины, прямой переход становится попросту не нужен. К тому же локальная сеть, построенная без использования прямых переходов, обладает большим запасом надежности, поскольку в ней имеется значительно меньше промежуточных сочленений, в одном из которых может произойти случайная потеря контакта.
