Коаксиальный сетевой кабель


Коаксиальный сетевой кабель применяется в локальных сетях класса 10Base2. Он имеет четырехслойную структуру: два слоя коаксиального кабеля выполнены из проводника, два - из диэлектрика. Самый внутренний слой — это проводящая жила, по которой в локальной сети передается несущий информацию сигнал. Жила может быть представлена в виде нескольких сплетенных тонких проводников, либо в виде одной толстой медной проволоки, что является более распространенным вариантом. Жила покрыта диэлектрической пленкой, поверх которой расположен второй проводящий слой — так называемый экран, защищающий линию от посторонних помех. Экран выполнен в виде металлической проволочной оплетки, иногда помимо оплетки внутренний изолирующий слой обернут в металлическую фольгу — такие кабели называют кабелями с двойной экранизацией. Встречаются и кабели с учетверенной экранизацией: в них экран состоит из двух слоев оплетки и двух слоев фольги, либо из двух слоев фольги, оплетки и тонкой металлической сетки. Подобные кабели имеют большую толщину,

обладают высокой жесткостью при изгибах и применяются в основном в помещениях со значительным уровнем радиоэлектронных помех. В электрической схеме монтажа сетевых разъемов экран играет роль заземления. Поверх экрана расположен последний, четвертый диэлектрический слой, обеспечивающий не только электромагнитную защиту кабеля, но и его защиту от внешних физических повреждений (рис. 4.13).

Рис. 4.13. Коаксиальный сетевой кабель:

1— центральный провод (проводящая жила); 2— изолирующий слой

центрального провода; 3— экранирующий слой («экран»);

4— защитная оболочка (внешний изолятор)

Существует несколько различных типов коаксиального кабеля, применяемого в локальных сетях класса 10Base2. Их характеристики приведены в табл. 4.1.

Как это было сказано в предыдущей главе, для локальных сетей используется в основном тонкий коаксиальный кабель с волновым сопротивлением Z = 50 Ом, в табл. 4.1 этот тип кабеля представлен семействами RG-58, RG-174, RG-178, а также кабелем отечественного производства РК-50.
В случае если вы располагаете коаксиальным кабелем с неизвестным волновым сопротивлением, то вы можете измерить точный диаметр внутренней проводящей жилы, диаметр экранирующего слоя, найти в справочнике значение диэлектрической постоянной для используемого в кабеле диэлектрика и рассчитать величину волнового сопротивления по следующей формуле (рис. 4.14):

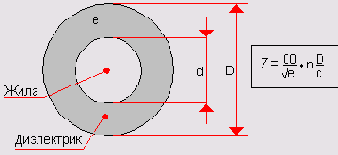

Рис. 4.14. Расчет величины волнового сопротивления коаксиального кабеля

где е — диэлектрическая постоянная, d — диаметр центрального провода, a D — внутренний диаметр экрана.

Таблица 4.1. Характеристики различных типов коаксиального кабеля

Марка кабеля Волновое сопротивление Z,Om Внешний диаметр, мм Емкость, пФ/м Максимальное эффективное напряжение иэфф, кВ Коэффициент затухания, дБ/м,для частот 27/300/ 900 мГц Материал*
RG-8A/U 52,0 10,3 88,5 5,0 0,32/1,6/3,0 ПЭ
RG-8/U 50,0 10,3 76,2 1,5 0,26/1,0/1,7 ппэ
RG-11A/U 75,0 10,3 61,8 5,0 0,35/1,6/3,0 ПЭ
RG-11/U 75,0 10,3 50,7 1,6 0,25/1,0/1,7 ппэ
RG-58A/U 53,5 5,0 85,5 1,9 0,65/3,5/6,0 ПЭ
RG-58B/U 53,5 5,0 85,5 1,9 0,65/3,5/7,0 ПЭ
RG-58C/U 50,0 5,0 92,4 1,9 0,65/3,5/7,0 ПЭ
RG-58/U 53,5 5,0 85,5 1,9 0,60/2,2/3,0 ппэ
RG-59B/U 73,0 6,2 69,0 1,9 0,60/2,2/3,0 ПЭ
RG-59/U 75,0 6,2 50,7 0,8 0,50/1,6/2,8 ппэ
RG-71A/U 93,0 6,2 46,0 1,8 0,50/1,6/2,8 ПЭ
RG-71B/U 93,0 6,2 46,0 1,8 0,50/1,6/2,8 ПЭ
RG-174A/U 50,0 2,5 92,0 1,5 2,0/5,5/>10 ПЭ
RG-174B/U 50,0 1,5 95,0 1,2 2,2/8,0/>10 ПЭ
RG-179B/U 175,0 2,5 63,0 1,2 1,9/5,0/8,5 ПЭ
RG-213/U 150,0 10,3 92,0 5,0 0,32/1,6/3,0 ПЭ
RG-216/U 175,0 10,8 71,8 5,0 0,32/1,6/3,0 ПЭ
РК-50-2-12 50,0 3,2 - - 2,0 мс/пэ/мс
РК-50-2-16 150,0 3,2 - - 1,0 мл/пэ/мл
РК-5О-3-13 50,0 4,4 - - 0,70 м/пэ/мл
РК-50-4-11 50,0 9,6 - - 0,50 м/пэ/м
РК-50-7-11 -50,0 10,0 - - 0,40 -м./пэ/м
РК-50-7-12 -50,0 11,2 - - 0,40 -м/пэ/м
РК-50-9-11 -50,0 12,2 - - 0,34 -м/пэ/м
РК-50-9-111: L 50,0 14,5 - - 0,28 м/пэ/м
<


* ПЭ — полиэтилен; ППЭ — пенополиэтилен; М — медная проволока; МЛ — медная луженая проволока; МС — медная посеребренная проволока
