Класс 10BaseT (Ethernet на «витой паре»)
Одним из наиболее распространенных сегодня классов локальных сетей Ethernet являются сети 10BaseT. Как и стандарт 10Base2, такие сети обеспечивают передачу данных со скоростью 10 Мбит/с, однако используют в своей архитектуре топологию «звезда» и строятся с применением специального кабеля, называемого twisted pair, или «витая пара» (рис. 3.2). Фактически витая пара представляет собой восьмижильиый провод, в котором для обмена информации по сети используется лишь две пары проводников: одна — для приема сигнала, и одна — для передачи. В качестве центрального звена в звездообразной структуре локальной сети 10BaseT применяется специальное устройство, называемое хабом, или концентратором. Для построения распределенной вычислительной системы, состоящей из нескольких сетевых сегментов, возможно подключение нескольких хабов в виде каскада, либо присоединение через хаб к сети 10BaseT локальной сети другого класса (рис. 3.4), однако следует учитывать то обстоятельство, что общее число точек подключения в такой системе не должно превышать 1024.
Максимально допустимое расстояние между узлами сети 10BaseT составляет 100 м, но можно сказать, что это значение взято скорее из практики построения таких сетей, поскольку стандарт 10BaseT предусматривает иное ограничение: затухание сигнала на отрезке между приемником и источником не должно превышать порога в 11,5 децибела. Именно данный класс локальных сетей наравне с 10Base2 будет подробно рассматриваться далее на страницах этой книги.

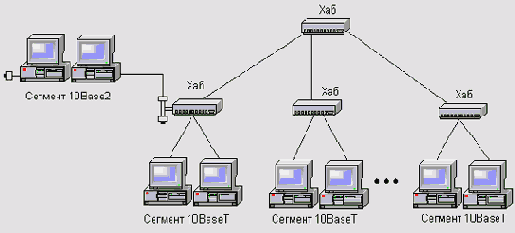

Рис. 3.4. Пример реализации многосегментной локальной сети Ethernet
